加油机
PROJECTILE LF

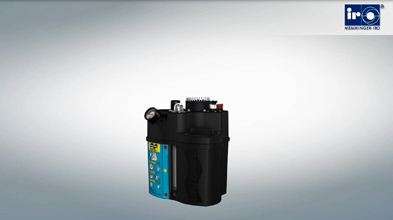

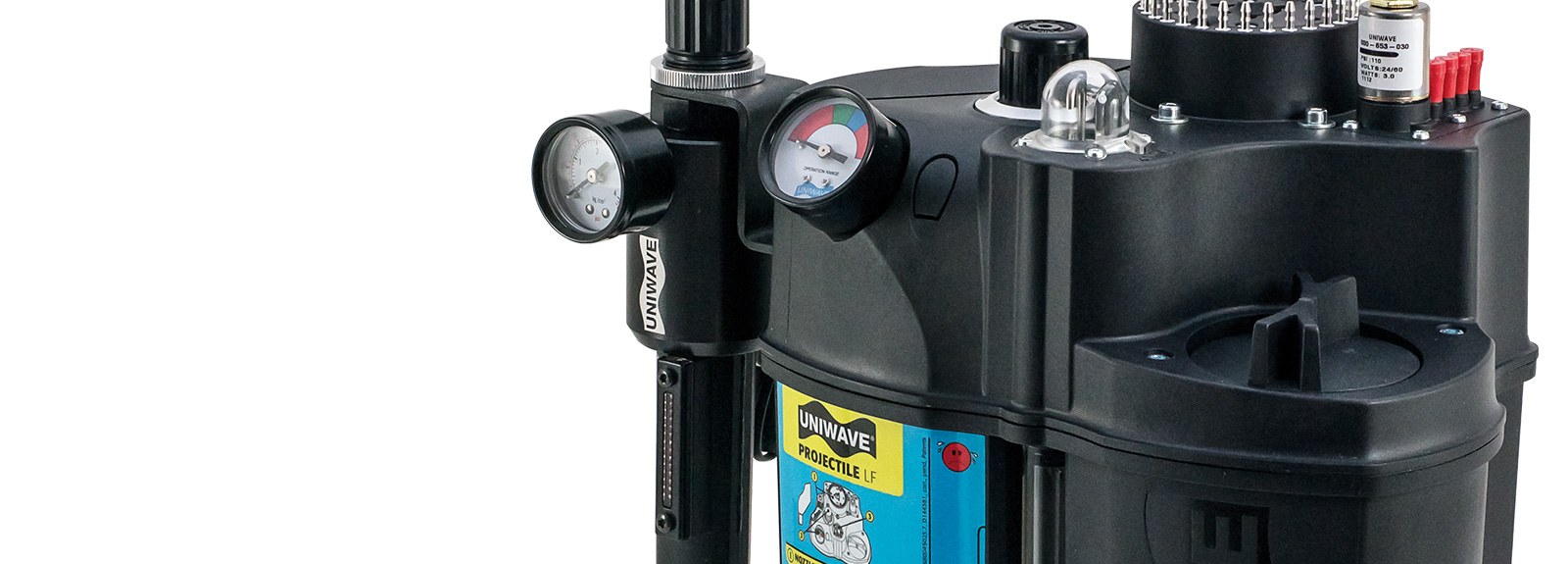

UNIWAVE PROJECTILE LF - 抛射式加油机
专利设计油嘴达到最具经济效益的均匀润滑
应用
PROJECTILE LF能提供织针、山角轨道、生克片及其他织机部件均匀的润滑。具专利的油嘴构造将混合的油气分离成气体与油滴，确保润滑油达到关键部件的润滑效果并减少织厂内的油雾污染。PROJECTILE LF的优越特性在于环保的设计以及整合多项功能于主机本体。与一般市售的任何一款加油机比较其压缩空气的消耗可大大的减少30-50%。
主要特点
- 专利设计的油嘴可节省30-50%的压缩空气消耗，也就是节省能源及营运成本
- 免除工作环境的油雾危害健康
- 能确实供应28个润滑出油孔相同的油量及2个低油量油孔
- 储油箱容量约3.2公升。
- 坚固耐用的结构与人性化的设计
- 易操作(安装,电气连接,注油,排油)
- 内置监控装置(浮标开关,压力控制,释压阀)
- 内置压力调节阀
- 加油机可连接外配件组合

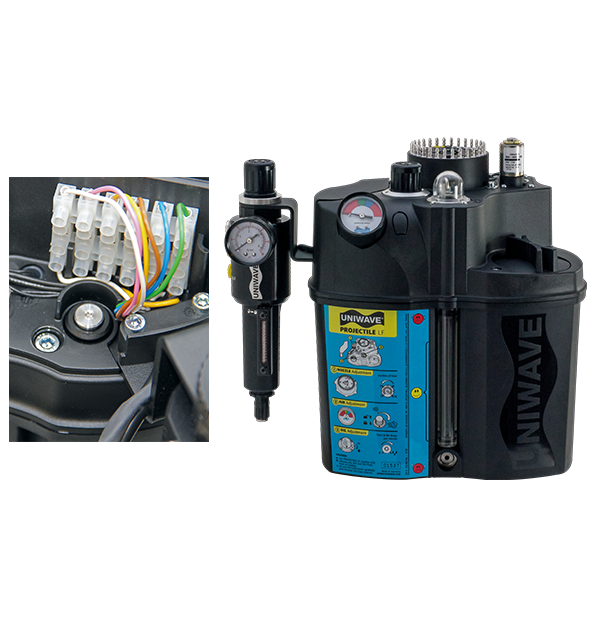

PROJECTILE LF: 组件
油槽注入口:
超大注油口方便添油。
冲洗装置:
此装置可冲洗清洁织机部件。有手动及自动控制两种可供选择。
排油的螺丝:
从加油机前端即可轻易地排出油.
压力调节阀:
内置式调节储油箱压力。
浮标开关:
监控储油箱油存量水平。
释压阀:
监控储油箱内压力避免压力过高。
电气连接电缆:
客制化规格,接线容易。
改装保养:
如有必要可附加配件至加油机。选配压力调节阀监测储油箱压力避免过压。
1. 注油孔
超大的注油孔开口使注油轻而易举。
2. 冲洗装置
冲洗装置可冲洗和清洁针织机组件，此设计可设定人工操作或自动控制。
3. 排油的螺丝
从加油机前端即可轻易地排出油。
4. 压力调节阀
内置式调节储油箱压力。.
5. 浮标开关
监控储油箱油存量水平。
6. 释压阀
监控储油箱内压力避免压力过高。
7. 电气连接电缆
客制化规格,接线容易。
8. 改装保养
如有必要可附加配件至加油机。选配压力调节阀监测储油箱压力避免过压。
Technische Daten技术数据
电源供应: | 24 伏 交流 50/60 赫 |
|---|---|
储油箱容量: | 3,2 升 |
喷油孔 : | 8 - 28, max. |
低流量喷油孔:: | 2, max. |
高压空气压力: | 极小值 4 bar (巴)。 极大值 6 bar (巴) 压力调节装置上限值 |
电磁阀 (选配): | 24 伏 交流, 50/60 Hz, 3 W |
浮标开关: | 10 W, 200 mA, 42 V |
重量: (不含油料): | 3.5 公斤 |
Varianten型号
Zubeh?r配件
Air preparation unit
Air preparation unit for PROJECTILE LF with preassure switch
AIR-Connection KIT
