送纱器
SFE

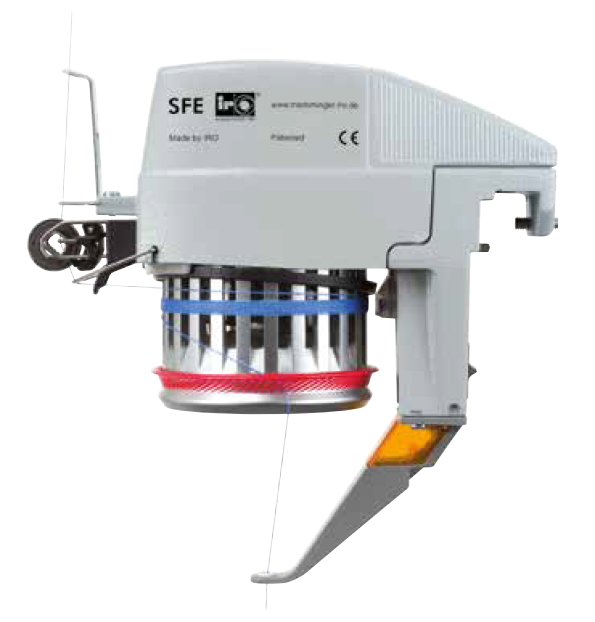

SFE - 储存式送纱器
应用说明
SFE - 储存式送纱器专为具有可变的纱线喂入需求的针织机所设计,在使用任何品种的纱都保证有正确的张力。 送纱器减少织物疵点的百分比也提高了织机效率。 微处理器控制马达的速度。 传感器监测储纱轮纱线的储存量并确保它的稳定性。 纱线的储存量可依据纱线的品种粗细来设定。 各种规格的张力环可调节纱线张力。
特点
- 在送纱器与织口间有稳定的张力使得织物组织均匀。至于送纱器与纱统之间的不规则纱线张力影响不大
- 断纱也不会脱布圈。因为送纱器的入纱传感器和储纱轮上的传感器可防卫
- 织机的?；付刂埔灿兄诩跎俅貌荚黾硬?/li>
- 储存的纱圈不重迭。也不会形成结圈
SFE: 组件
储纱轮:
储纱轮可以储存最少量的纱圈并保证每个纱圈都有最理想的喂纱。
传感器 (光纤光学模块):
光纤光学?？榇衅骱退蜕雌鞯奈⒋砥骷嗫卮⑸绰稚系纳慈Σ⒌鹘诼泶锏乃俣壤从Ω渡聪叩南?。
张力环:
纱线张力是藉由张力环来调节。
振动式磁性张力装置:
振动式张力装置有一组磁性张力盘片来保持恒定的纱线预张力。持续转动的张力碟有自洁功能。 它能预防非断纱因素的?；?。
出纱(下段)自停器 (选配):
可供应与SFE - 储存式送纱器连成一体的出纱(下段)自停器。
1. 储纱轮
储纱轮可以储存最少量的纱圈并保证每个纱圈都有最理想的喂纱。
2. 传感器 (光纤光学?？?
光纤光学?？榇衅骱退蜕雌鞯奈⒋砥骷嗫卮⑸绰稚系纳慈Σ⒌鹘诼泶锏乃俣壤从Ω渡聪叩南摹?/p>
3. 张力环
纱线张力是藉由张力环来调节.
4. 振动式磁性张力装置
振动式张力装置有一组磁性张力盘片来保持恒定的纱线预张力。持续转动的张力碟有自洁功能。 它能预防非断纱因素的?；?
5. 出纱(下段)自停器 (选配)
可供应与SFE - 储存式送纱器连成一体的出纱(下段)自停器.
Technische Daten技术资料
电压 | 3 相 42 伏 +/- 10%, 50/60 赫 |
|---|---|
最大电流 / 每相: | 1,41 安培 |
平均电流 / 每相: | 0,75 安培 |
最大功率: | 100 伏安 |
平均功率: | 55 伏安 |
最大喂纱率: | 500 米/每分钟 |
纱线范围: | 83 – 2500 dtex分特 |
重量: | 2.61 公斤 |
Varianten版本
SFE 搭配出纱停车装置
Zubeh?r附件
纱结过滤器
有0.4; 0.5; 0.6; 0.8; 1.0和 1.2毫米 可供选配。
选用风管支撑座
备有外径8.0; 9.5和 10.0 毫米可供选用。
张力圈
下列张力圈可供选用:
- 红色
- 黑色
- 棕色
- 蓝色
- 绿色
- 黄色
张力圈支撑座
当SFE使用特殊纱种SFE有时可能需要按装一个张力圈支撑座，它可使张力圈保持在正确位置,并确保纱线不会将张力圈拨离。
出纱张力器
在横机上使用SFE送纱器，按装一组出纱张力器有其必要性，纱线在脱离送纱器至喂纱嘴之间的张力可依需求调整。
连接电缆
四蕊电缆为SFE 提供电气接电。
